ASD - TL290

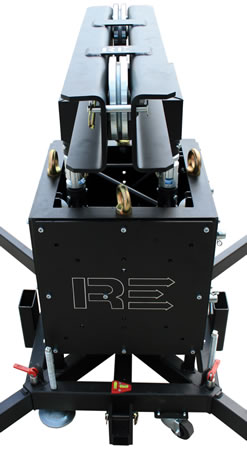

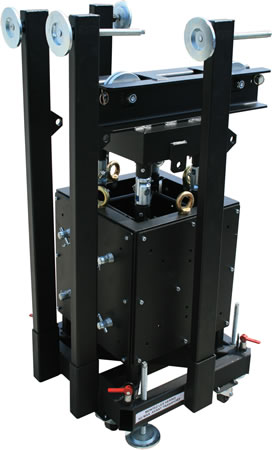

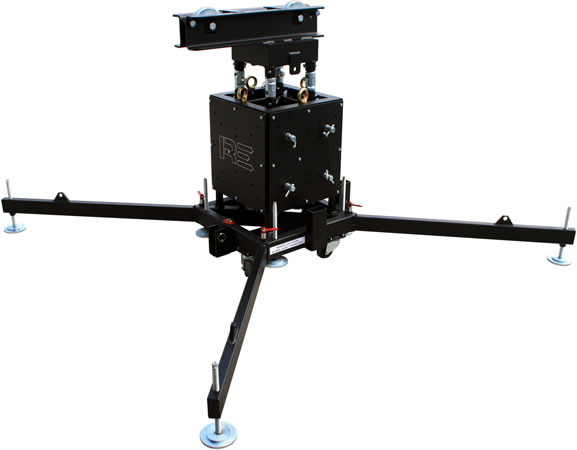

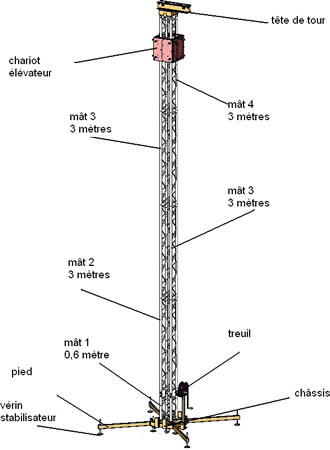

• La TL 290 est une tour de levage avec chariot pour le levage d’un pont de scène ou d’une structure de scène complète à partir du sol.
• Elle est constituée d’éléments standard carrés 290 mm certifié par l’organisme SOCOTEC et a fait l’objet d’une note de calcul statique et dynamique selon la réglementation EUROCOD 3.

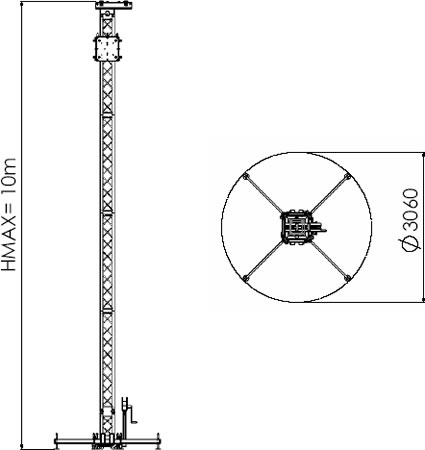

• Hauteur maxi : 10 m
• Hauteur utile : 9,30 m
• Empattement au sol : 3m02 X 2m20
• Hauteur maxi extérieur : 8m
• Hauteur utile extérieur : 7,30 m
• Charge maxi en intérieur : 1000 kg
• Charge maxi en extérieur : Nous consulter

5 cas de charge :

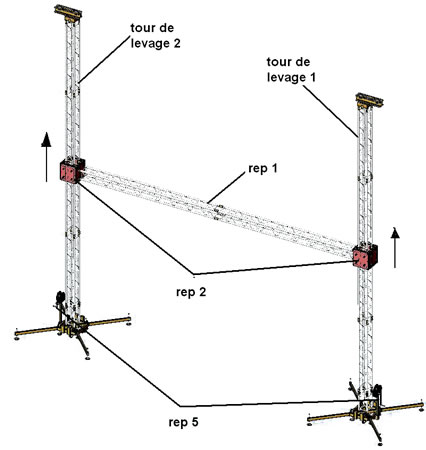

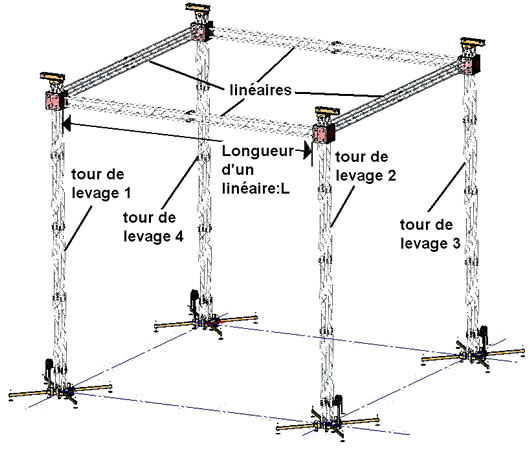

• 1 : Pont monté en intérieur
• 2 : Pont monté en extérieur

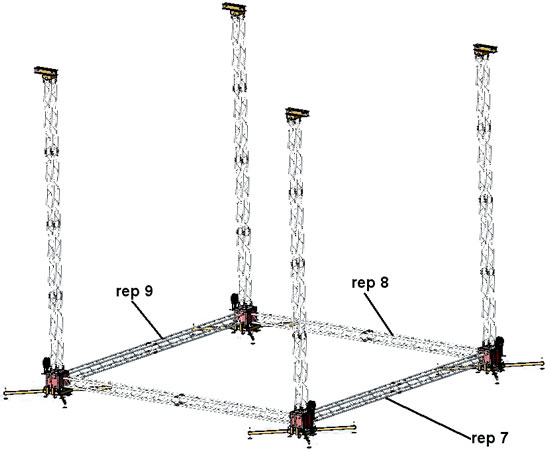

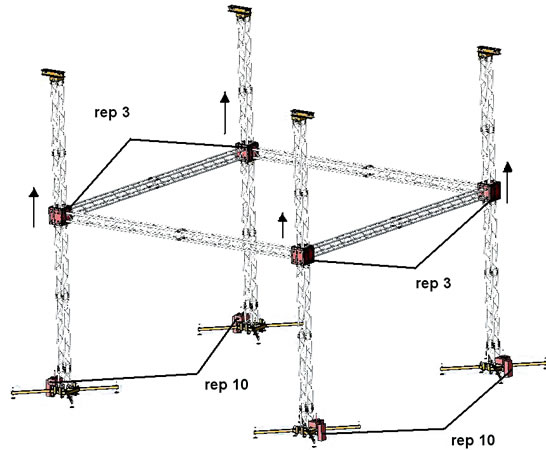

• 3 : Grill monté en intérieur
• 4 : Grill monté en extérieur
• 5 : Résistance du chariot

Tour montée seule avec un cluster déporté :

• Un lest de 250 daN devra être installé en bout des 2 pieds d’embase en opposition à la charge afin d’équilibrer la tour
