ASD TL290

Tour de levage noire, 10m / 1t, mât série 300 carré. Pour grill structure carré ou triangulaire en 300 et 400.

Descriptions détaillées

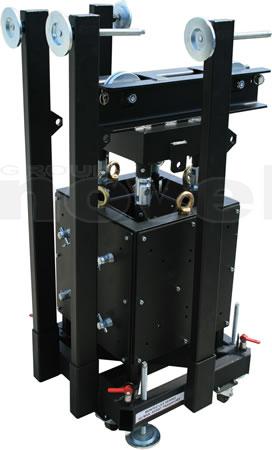

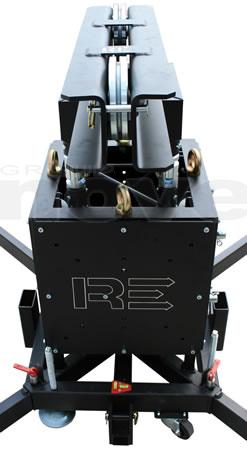

  • La TL 290 est une tour de levage avec chariot pour le levage d’un pont de scène ou d’une structure de scène complète à partir du sol.
  • Elle est constituée d’éléments standard carrés 290 mm certifié par l’organisme SOCOTEC et a fait l’objet d’une note de calcul statique et dynamique selon la réglementation EUROCOD 3.
  • Hauteur maxi : 10 m
  • Hauteur utile : 9,30 m
  • Empattement au sol : 3m02 X 2m20
  • Hauteur maxi extérieur : 8m
  • Hauteur utile extérieur : 7,30 m
  • Charge maxi en intérieur : 1000 kg
  • Charge maxi en extérieur : Nous consulter

5 cas de charge :

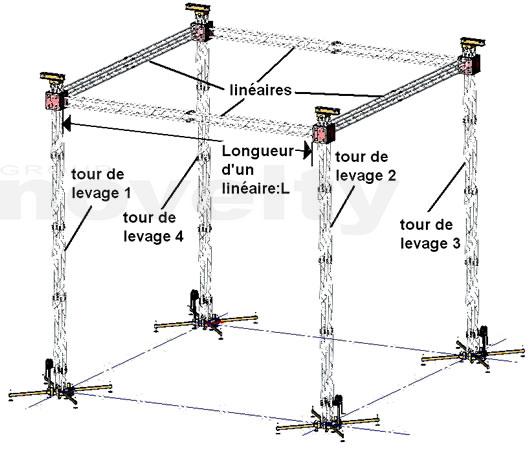

  • 1 : Pont monté en intérieur
  • 2 : Pont monté en extérieur

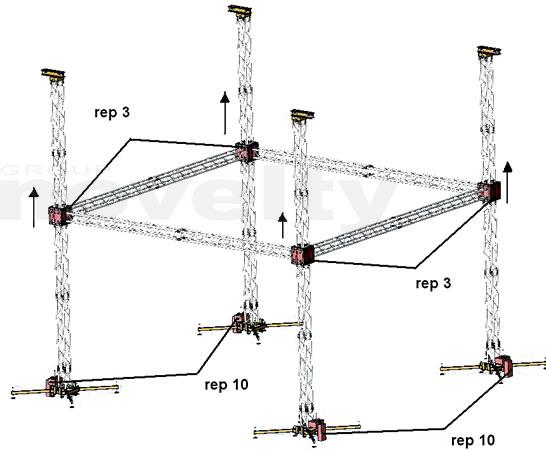

  • 3 : Grill monté en intérieur
  • 4 : Grill monté en extérieur
  • 5 : Résistance du chariot

Tour montée seule avec un cluster déporté :

  • Un lest de 250 daN devra être installé en bout des 2 pieds d'embase en opposition à la charge afin d'équilibrer la tour



Informations
Propriétés techniques
  • Poids unitaire : 184 kg (base+chariot+chèvre+stabilos)
