BlackMagicDesign UltraStudio 4K

Descriptions détaillées

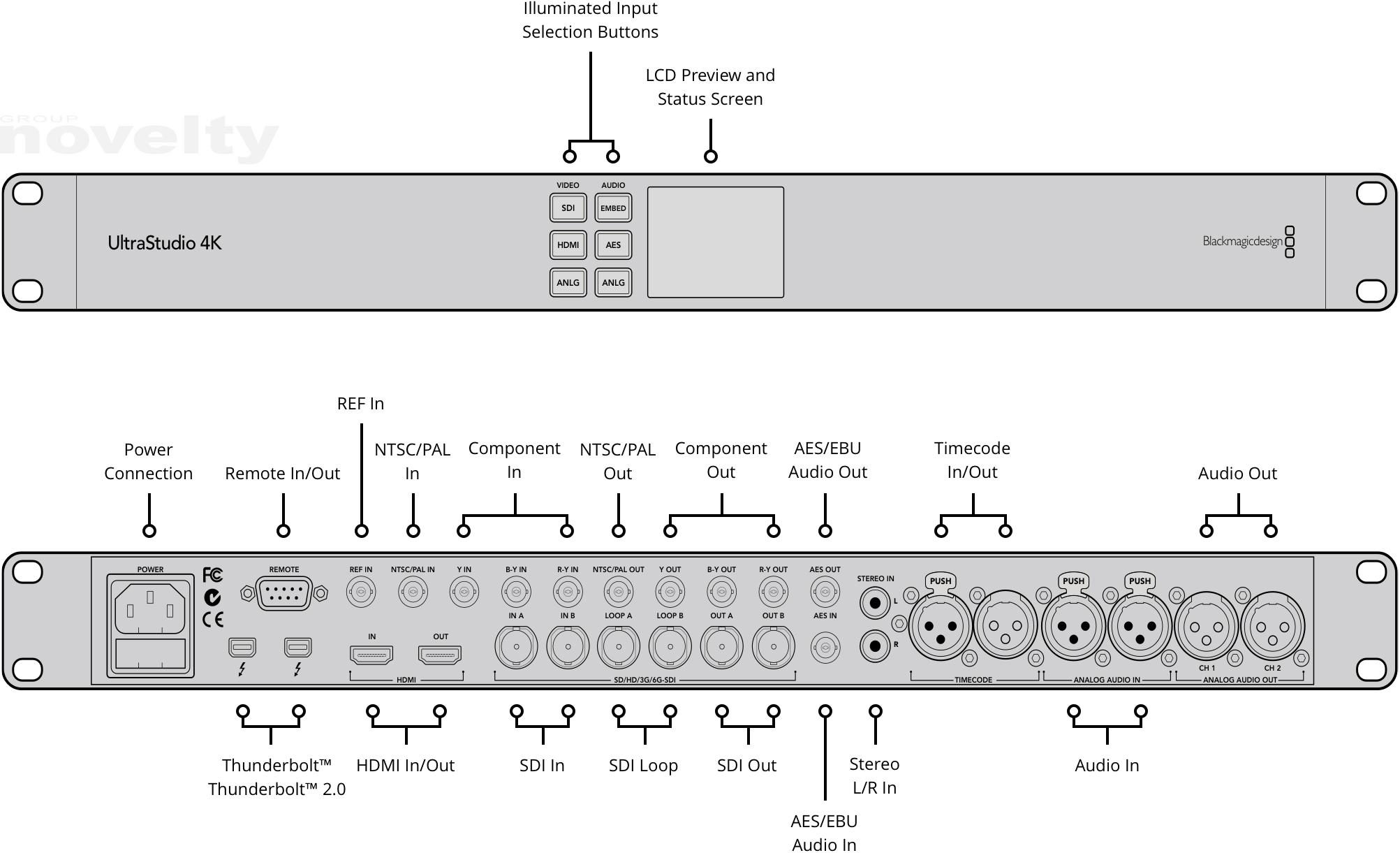

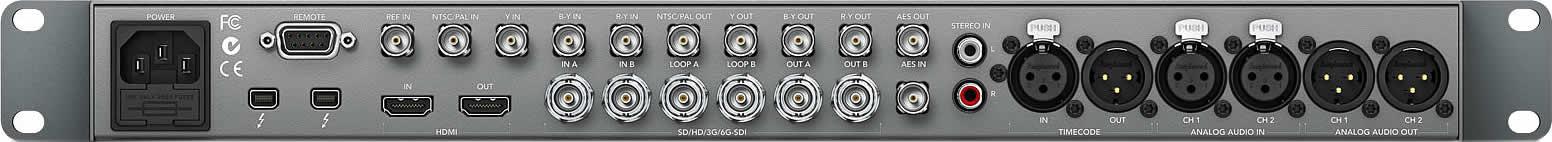

Connexions

• Entrées vidéo SDI : 2 x commutables entre SD/HD/2K/4K 10 bits et 2D/3D. Prend en charge les signaux Single Link et Dual Link 3Gb/s et 6Gb/s.
• Sorties vidéo SDI : 2 x commutables entre SD/HD/2K/4K 10 bits et 2D/3D. Prend en charge les signaux Single Link et Dual Link 3Gb/s et 6Gb/s.
• Boucle vidéo SDI : 2 x synchronisées en SD/HD/2K/4K 10 bits. Prise en charge du 3Gb/s et du 6Gb/s.
• Entrées vidéo analogique : 1 x composante YUV sur 3 BNCs. 1 x composite sur 1 BNC.
• Sorties vidéo analogique : 1 x composante YUV sur 3 BNCs. 1 x composite sur 1 BNC.
• Entrées audio analogique : 2 canaux audio symétrique analogique professionnelle via les connecteurs XLR et 2 canaux audio asymétrique grand public via les connecteurs RCA.
• Sorties audio analogique : 2 canaux audio symétrique analogique professionnelle via les connecteurs XLR.
• Entrées audio AES/EBU : 2 canaux asymétriques avec convertisseur de fréquence d’échantillonnage sur le connecteur BNC.
• Sorties audio AES/EBU : 2 canaux asymétriques avec convertisseur de fréquence d’échantillonnage sur le connecteur BNC.
• Entrées audio SDI : 16 canaux intégrés en SD/HD/2K/4K.
• Sorties audio SDI : 16 canaux intégrés en SD/HD/2K/4K.
• Entrées vidéo HDMI : 1 x connecteur HDMI de type A avec prise en charge de la 3D frame packing et de l'Ultra HD.
• Sorties vidéo HDMI : 1 x connecteur HDMI de type A avec prise en charge de la 3D frame packing et de l'Ultra HD.
• Entrées audio HDMI : 8 canaux intégrés en SD/HD/4K.
• Sorties audio HDMI : 8 canaux intégrés en SD/HD/4K.
• Entrée timecode : 1 x XLR pour l'entrée LTC.
• Sortie timecode : 1 x XLR pour la sortie LTC.
• Entrée de synchronisation : 1 x entrée de référence Tri-Sync ou Black burst.
• Contrôle de périphérique : Port RS422 compatible avec Sony™. Il est possible d'inverser la direction des ports série TxRx par contrôle logiciel.
• Interface de l'ordinateur : Thunderbolt™ ou Thunderbolt™ 2

Codecs pris en charge

• AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, 4:2:2 8 bits non compressé, 4:2:2 10 bits non compressé, 4:4:4 10 bits non compressé.

Logiciel

• Logiciels inclus : Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility et pilote Blackmagic sur Mac OS et Windows. Media Express, Blackmagic Desktop Video Utility et pilote Blackmagic sous Linux.
• Mise à jour du logiciel interne : Firmware intégré au pilote logiciel. Chargement lors du démarrage du système ou par mise à jour logicielle.

Standards Vidéo SDI

• Standards vidéo SD : 525i59.94 NTSC, 625i50 PAL
• Standards vidéo HD :
  • 720p50, 720p59.94, 720p60
  • 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
  • 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
  • 1080i50, 1080i59.94, 1080i60
• Standards vidéo 2K
  • 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
  • 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
• Standards vidéo Ultra HD
  • 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50*, 2160p59.94*, 2160p60*
  • *uniquement en sortie
• Standards vidéo 4K
  • 4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p
• Standards vidéo 3D
  • 720p50, 720p59.94, 720p60
  • 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
  • 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
  • 1080i50, 1080i59.94, 1080i60
  • 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
  • 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
• Conformité aux normes SDI
  • SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 2081, ITU-R BT.656 et ITU-R BT.601.
• Prise en charge des métadonnées SDI
  • RP 188/SMPTE 12M-2 et sous-titrage codé.
• Échantillonnage audio SDI
  • Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits.
• Échantillonnage vidéo SDI
  • 4:2:2 et 4:4:4*
  • *la 4K est en 4:2:2
• Précision des couleurs SDI
  • YUV 10 bits jusqu'en 4K, RVB 12 bits* en HD et 2K
  • *uniquement en sortie
• Espace colorimétrique SDI
  • REC 601, REC 709

Standards Vidéo HDMI

• Standards vidéo SD
  • 525i59.94 NTSC, 625i50 PAL
• Standards vidéo HD
  • 720p50, 720p59.94, 720p60
  • 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
  • 1080i50, 1080i59.94, 1080i60
• Standards vidéo Ultra HD
  • 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50*, 2160p59.94*, 2160p60*
  • *uniquement en sortie
• Standards vidéo 4K
  • 4K DCI 23.98p, 4K DCI 24p
• Standards vidéo 3D
  • 720p50, 720p59.94, 720p60
  • 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
  • 1080i50, 1080i59.94, 1080i60
• Échantillonnage audio HDMI
  • Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits.
• Échantillonnage vidéo HDMI
  • 4:4:4, 4:2:2 et 4:2:0
• Précision des couleurs HDMI
  • RVB 10 bits, en HD, YUV 10 bits en HD et 4K.
• Configuration HDMI
  • HDMI 1.4b. Configuration automatique à l'écran connecté.
• Prise en charge de multiples débits de données
  • Les connexions vidéo HDMI et SDI sont commutables entre les formats SD/HD/2K et 4K. Les connexions vidéo analogique composante sont commutables entre les formats SD et HD.
• Résolution HDMI
  • Pixel pour pixel jusqu'aux résolutions 4K.
• Protection contre la copie
  • L'entrée HDMI ne peut pas être utilisée pour la capture des sources HDMI protégées. Vérifiez systématiquement la propriété des droits d’auteurs avant toute capture ou distribution du contenu.

Traitement

• Down-conversion de la HD vers la SD
  • Down-convertisseur intégré de haute qualité qui achemine la HD-SDI sur la sortie SDI A, la SD-SDI sur la sortie SDI B, Composite et S-Video lorsque vous travaillez avec des formats vidéo HD lors de la lecture. Commutation de la vidéo analogique sur composante et choix de la sortie entre HD et SD. Choix possibles entre letterbox, 16:9 anamorphique et recadrage centré 4:3.
• Up-Conversion HD
  • Up-conversion intégrée de haute qualité de la SD en HD720 ou en HD1080 lors de la lecture. Choix possible entre pillarbox 4:3, pillarbox 14:9 et zoom 16:9. La HD est acheminée via les sorties HD-SDI, HDMI et composante analogique.
• Cross-Conversion HD
  • Cross-conversion intégrée de haute qualité de la HD720 à la HD1080 et de la HD1080 à la HD720 lors de la lecture.
• Effets en temps réel
  • Effets internes DaVinci Resolve, Final Cut Pro X. Effets Premiere Pro CC Mercury Playback Engine. Effets internes Avid Media Composer.
• Conversion de l'espace colorimétrique
  • Traitement matériel en temps réel.
• Traitement 3D
  • Capture et lecture double flux au format Frame Packing (combinaison de trame).
• Installation physique
  • Nécessite un ordinateur doté d'un port Thunderbolt ou Thunderbolt 2. Rapportez-vous aux pages d’assistance pour consulter la configuration requise.

Systèmes d'exploitation

• Mac 10.13 High Sierra,
• Mac 10.14 Mojave ou une version ultérieure.
• Windows 7, 8.1 et 10 en 64 bits.
• Linux

Alimentation requise

• 1 x 100 - 240V AC interne
• Certifications EMC
• FCC, CE et C-Tick.

Spécifications environnementales

• Température d'utilisation : 0° à 40° C (32° à 104° F)
• Température de stockage : -20° à 60° C (-4° à 140° F)
• Humidité relative : 0% à 90% sans condensation
